Цифровые камеры и окуляры: модернизация оптических приборов

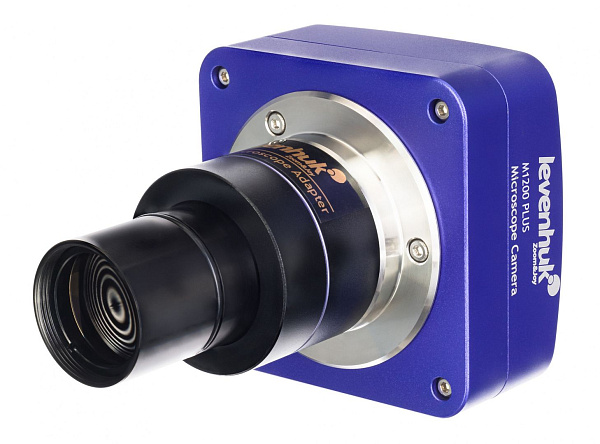

Цифровые камеры и электронные окуляры предназначены для интеграции оптических приборов — микроскопов, телескопов и зрительных труб — с компьютерами и мониторами. Устройства монтируются непосредственно в окулярную трубку вместо штатного окуляра либо фиксируются на выделенный тринокулярный порт с помощью C-mount или других переходников. Это решение превращает стандартный оптический прибор в цифровую рабочую станцию, способную передавать изображение в реальном времени, сохранять фото- и видеоматериалы.

Сферы применения

Возможность фиксации и трансляции изображения востребована как в профессиональной деятельности, так и в любительской практике:

• Медицина и лабораторные исследования: ведение архивов анализов, подготовка отчетов, организация консилиумов и коллегиального обсуждения образцов.
• Производственный контроль и ремонт электроники: проверка качества пайки печатных плат, дефектоскопия прецизионных деталей, контроль режущих кромок инструментов и ювелирная обработка.
• Образовательный процесс: демонстрация микропрепаратов или астрономических объектов широкой аудитории на проекторе или интерактивной доске без необходимости индивидуального просмотра в окуляр.
• Астрофотография: фиксация деталей лунной поверхности, дисков планет и объектов дальнего космоса с последующей компьютерной обработкой (стекингом) серий кадров.

Критерии выбора камеры и электронного окуляра

При подборе оборудования необходимо учитывать технические характеристики сенсора, интерфейсы передачи данных и совместимость с используемой оптикой:

• Физический размер и тип матрицы. Наиболее распространены сенсоры CMOS (КМОП) за счет их быстродействия и доступности. Физический размер матрицы (например, 1/3", 1/2", 1") определяет угол обзора: чем крупнее сенсор, тем шире поле зрения без искажений по краям.
• Разрешение. Для прикладных задач (пайка, рутинный контроль) часто достаточно разрешения 2–5 Мп, обеспечивающего высокий фреймрейт. Для научной публикации, полиграфических отчетов и детальной макросъемки используют модели с разрешением от 8 до 16 Мп и выше.
• Частота кадров (FPS). Для наблюдения за живыми микроорганизмами или ручной работы под микроскопом требуется плавная картинка без задержек (от 25–30 кадров в секунду при выбранном разрешении).
• Интерфейс подключения. Стандартом является подключение по USB. Версия USB 3.0 передает тяжелый несжатый поток данных быстрее, чем USB 2.0. Существуют автономные HDMI-камеры, транслирующие сигнал напрямую на монитор без участия ПК, а также Wi-Fi-модули для работы с планшетами.

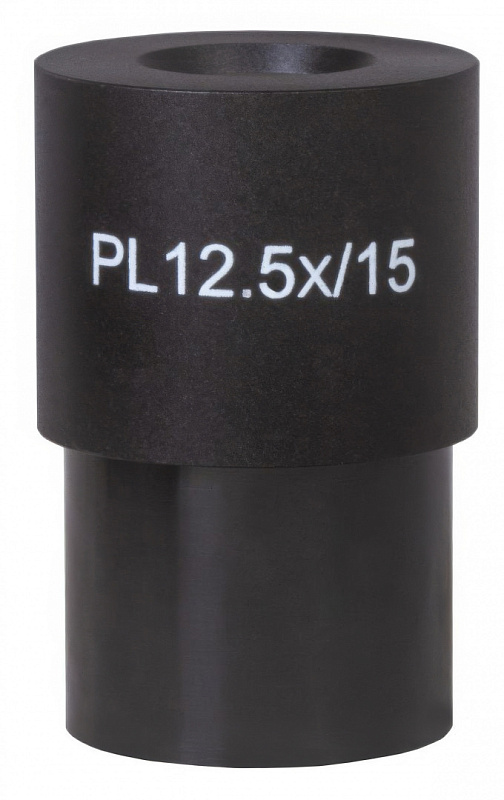

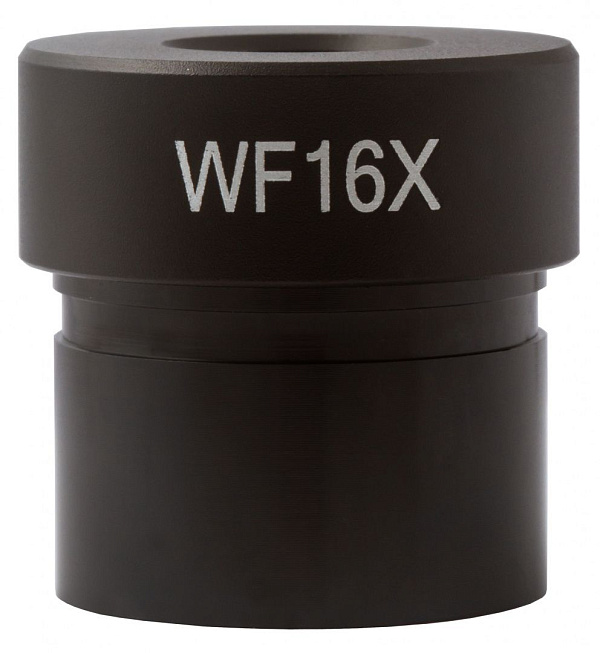

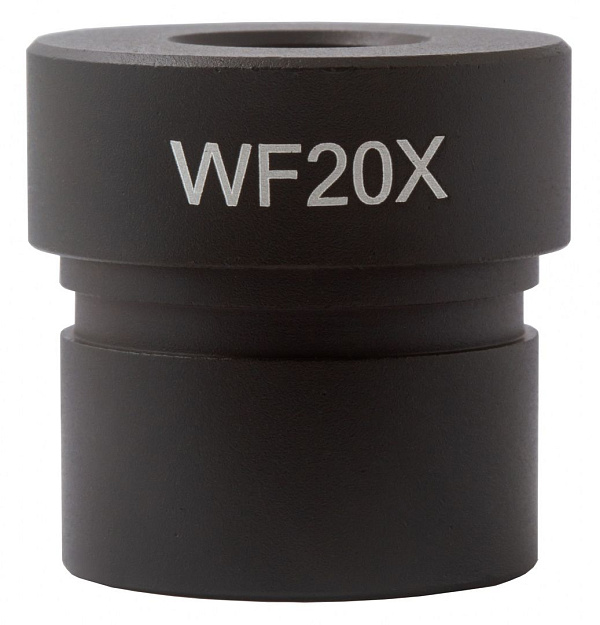

• Посадочный диаметр. В микроскопии стандартные диаметры тубусов составляют 23,2 мм, 30 мм и 30,5 мм. В телескопах базовыми посадочными размерами являются 1,25" и 2". Большинство камер комплектуются переходными кольцами под разные стандарты.

Особенности и практическая польза

Использование цифровых окуляров снижает нагрузку на зрение исследователя: постоянная работа с монитором исключает переутомление глаз и шейного отдела позвоночника, возникающее при многочасовом наблюдении через стандартную бинокулярную насадку.

В комплекте с камерами поставляется специализированное программное обеспечение. С его помощью выполняется не только захват кадра, но и прикладные операции: настройка экспозиции и баланса белого, геометрические измерения объектов (длина, радиус, угол, площадь) с точностью до микрометров, а также склейка панорам и увеличение глубины резкости по серии снимков.
